D형 펌프 수평 다단 원심 펌프 고층 건물 급수 산업 및 광산 배수

제품 설명

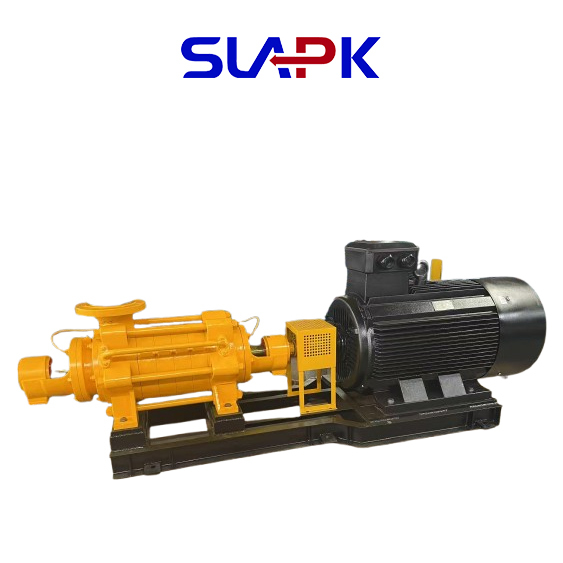

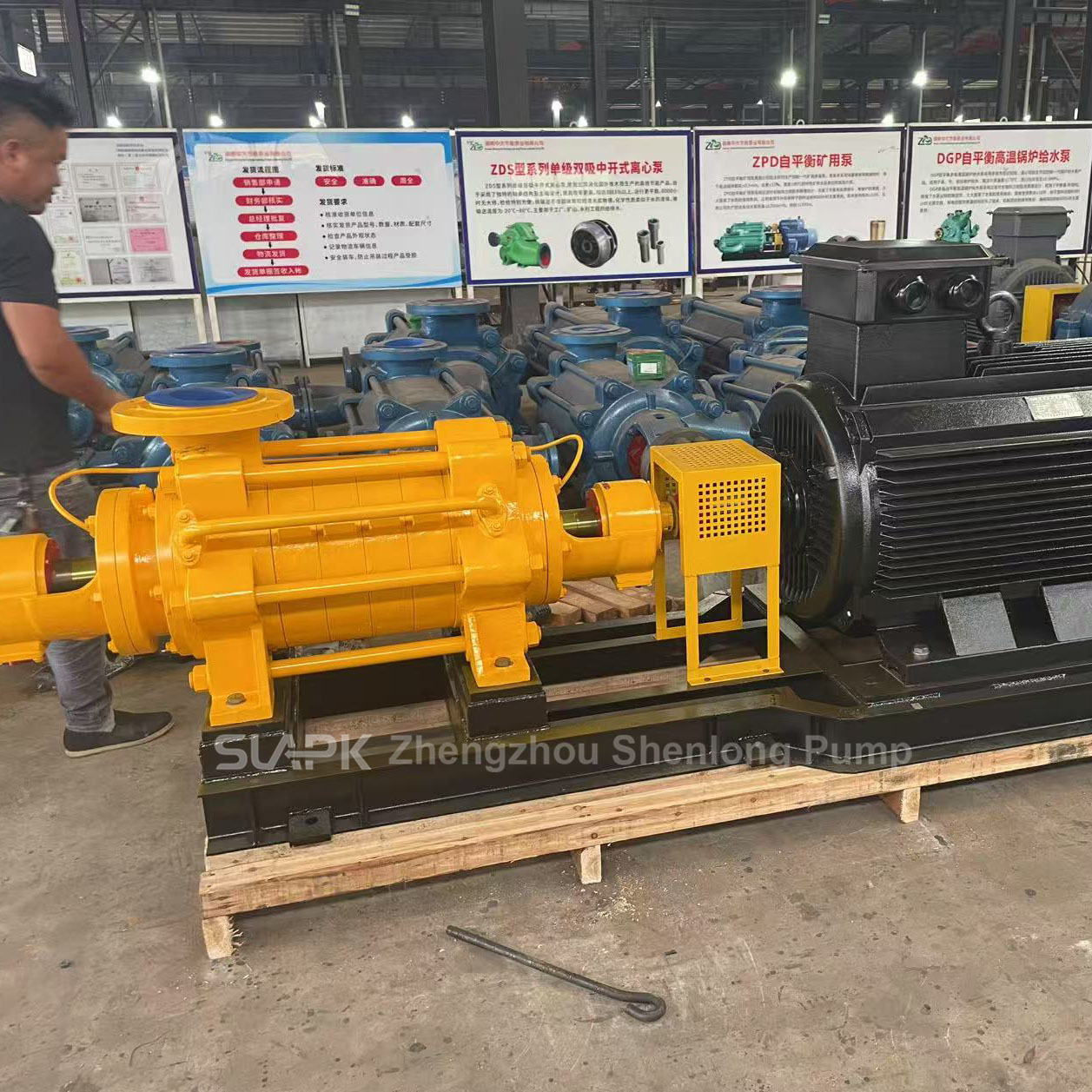

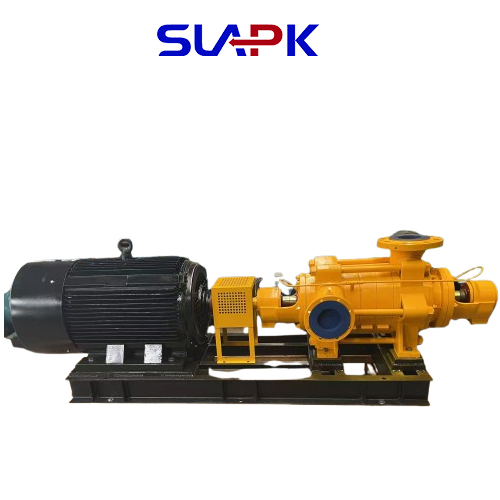

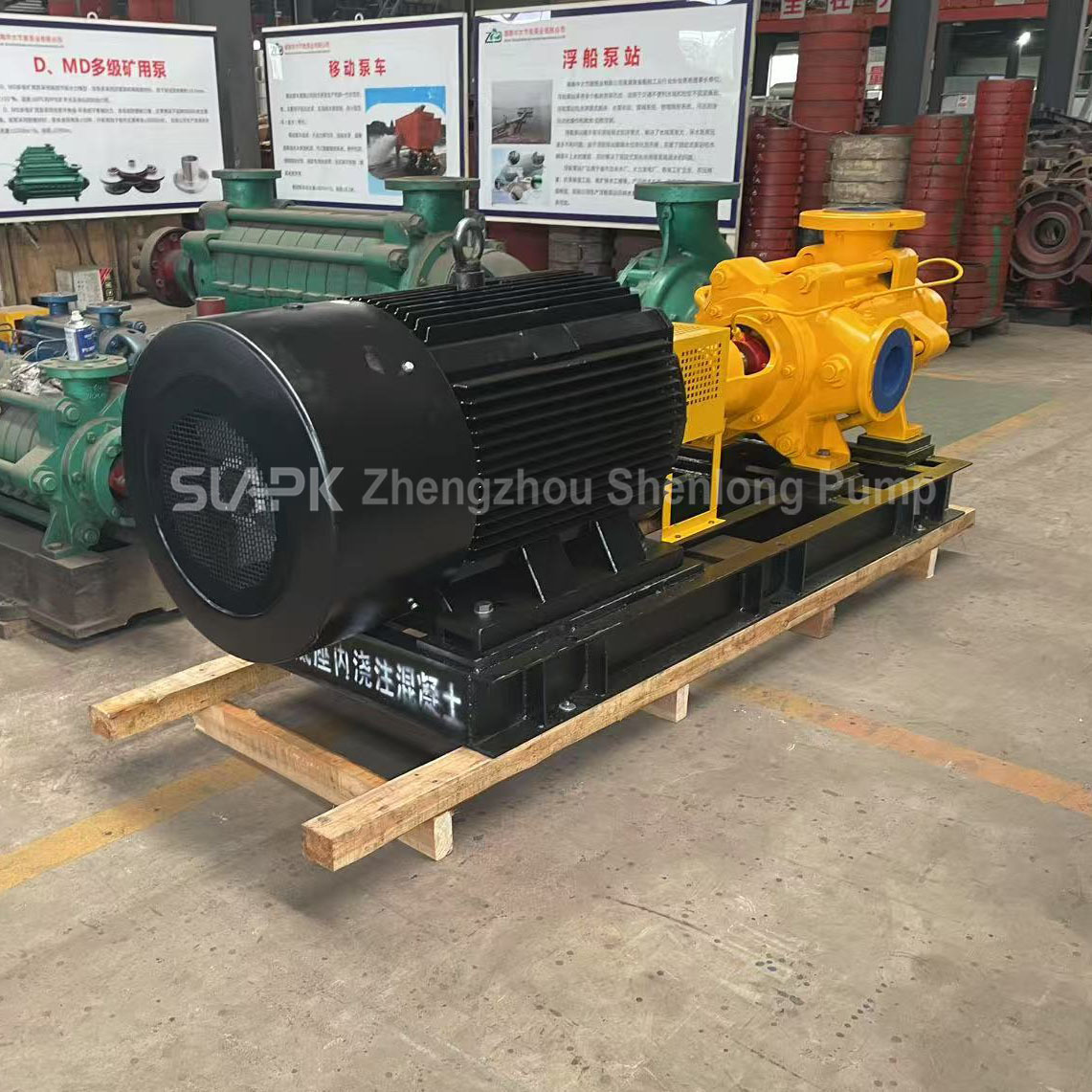

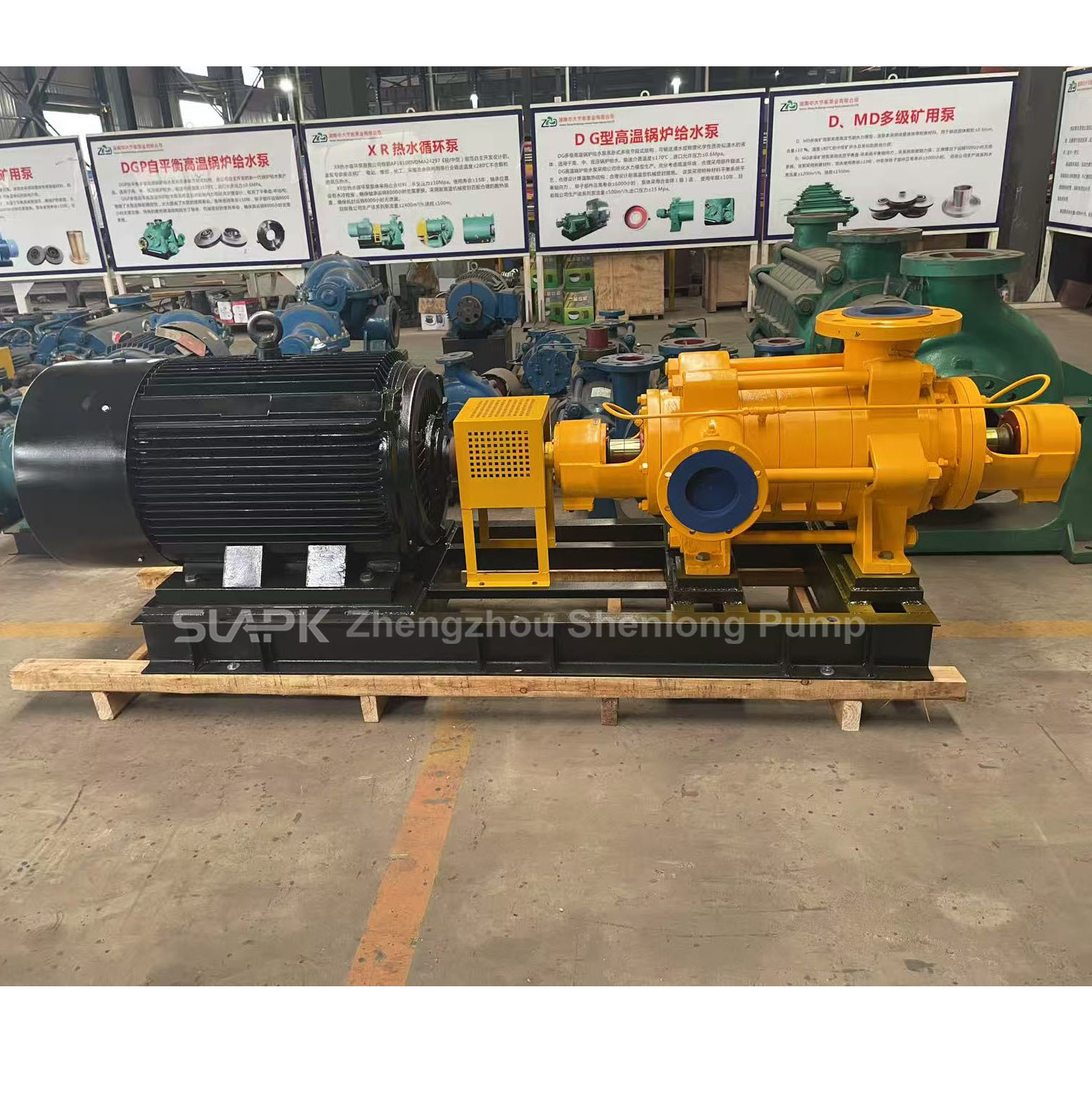

D형 수평 다단 원심 청정수 펌프 고양정 산업용 급수 펌프

D형 펌프 수평 다단 원심 펌프 소개:

D형 수평 다단 원심 펌프는 고압 급수 및 광산 배수를 위해 특별히 설계된 전문 솔루션입니다. 고강도 연성 철/스테인리스 스틸로 제작되었으며, 정밀 주조 임펠러와 기계적 씰을 갖추어 내식성, 누출 최소화, 긴 수명을 보장합니다. 10~500 m³/h의 유량 범위와 최대 1500미터의 양정을 제공하여 광산 배수, 도시 급수, 산업 순환 시스템, 발전소 보일러 급수와 같은 까다로운 응용 분야에 적합합니다.

D형 다단 원심 펌프는 수평 단흡입 다단 분할형 원심 펌프입니다. 여러 임펠러와 디퓨저의 일련 설계를 통해 액체를 점진적으로 가압하여 고압을 달성합니다. 핵심 원리는 원심력 작용에 기반하며, 구체적인 과정은 다음과 같습니다.

구조적 구성:

임펠러: 여러 단이 직렬로 연결되어 있으며, 각 단의 임펠러는 샤프트를 통해 연결되어 회전 시 원심력을 생성합니다.

디퓨저: 임펠러 출구에 위치하며, 액체를 다음 임펠러로 안내하고 운동 에너지의 일부를 회수하여 압력 에너지로 변환하는 데 사용됩니다.

입구 섹션, 중간 섹션, 출구 섹션: 유지 보수 및 단수 조절이 용이하도록 분할된 구조.

샤프트 씰: 누출을 방지하기 위한 기계적 씰 또는 연성 패킹 씰.

밸런싱 장치: 축력을 상쇄하기 위한 밸런스 디스크 또는 자체 밸런싱 구조(일부 모델의 경우).

D형 펌프의 작동 원리는 주로 시동 단계, 작동 단계, 가압 단계 및 출력 단계의 네 단계로 구성됩니다.

시동 단계: 펌프 케이싱과 흡입 파이프가 물로 완전히 채워져 있는지 확인해야 합니다. 그런 다음 모터를 시동하여 펌프 샤프트가 회전하게 하여 임펠러와 물을 고속 회전 운동으로 구동합니다.

작동 단계: 임펠러가 펌프 챔버 내부에서 강한 원심력을 생성하면, 임펠러 내부의 액체는 원심력의 작용에 따라 블레이드 사이의 유로를 따라 임펠러의 주변으로 던져집니다. 이 과정에서 액체의 압력과 속도가 모두 증가합니다.

가압 단계: 배출된 액체는 다음 임펠러로 향하여 점진적인 가압을 거치며 액체 압력이 지속적으로 증가합니다.

출력 단계: 마지막으로, 다단 원심 작용을 거친 후 액체의 압력과 속도가 현저하게 증가합니다. 그런 다음 출구로 향하고 궁극적으로 펌프의 배출구에서 배출됩니다.

D형 펌프 수평 다단 원심 펌프 성능 매개변수 (고객 요구 사항에 따라 맞춤 설정 가능):

유량 범위: 10 ~ 500 m³/h

양정 범위: 100 ~ 1500 미터

전력 범위: 15 kW ~ 450 kW

단수: 2 ~ 10단 (작동 조건에 따라 맞춤 설정 가능)

입구 직경: 50 mm ~ 300 mm

토출 압력: 최대 15 MPa

보호 등급: IP54 / IP55

절연 등급: Class F

D형 펌프 수평 다단 원심 펌프핵심 장점:

고효율 및 에너지 절약

고급 유압 설계를 채택하여 고효율 및 저에너지 소비를 제공하여 운영 비용을 크게 절감합니다.

소형 구조 및 편리한 유지 보수

잘 통합된 구조로 설치 공간이 작고, 유지 보수가 용이하며, 마모 부품의 신속한 교체를 지원하여 유지 보수 시간을 절약합니다.

내식성 및 내마모성을 갖춘 고품질 재료

주요 부품은 고강도 주철, 스테인리스 스틸 또는 내마모성 합금으로 제작되어 복잡한 수질 및 가혹한 작업 조건에 적응할 수 있습니다.

안정적인 작동, 안전하고 신뢰할 수 있음

높은 동적 균형 정확도, 최소 진동, 저소음으로 장기간 문제 없이 지속적인 작동을 보장합니다.


광범위한 응용 분야

청정수 또는 청정수와 유사한 물리적 및 화학적 특성을 가진 액체(온도 ≤ 80°C)를 운반하는 데 적합하며, 특히 높은 토출 압력이 필요한 응용 분야에 적합합니다.

D형 펌프 수평 다단 원심 펌프 매개변수:

(Shenlong 펌프 공장의 일반적인 잠수 펌프 유형이며, 고온 및 380v/440v/480v/600v/660v 등입니다. 관심 있는 잠수 펌프 유형을 선택하십시오.)

Q: 문의 방법?
A: 당사는 귀하의 특정 작업 조건에 따라 가장 적합한 분수 펌프 제품 솔루션을 추천하고 제공할 수 있는 전문 기술 팀을 보유하고 있습니다.
이메일은 enquiry02@apkpump.com이며, WhatsApp은 +86 17537187726입니다. 문의해 주셔서 감사합니다!
