담당자 : Destiny.Huang
전화 번호 : 86 17537187726
왓츠앱 : +8617537187726
| 최소 주문 수량 : | 1 세트 | 가격 : | Please feel free to contact us |
|---|---|---|---|
| 포장 세부 사항 : | 수평 다단식 원심 펌프는 수출용 목재 케이스로 포장되어 있습니다. | 배달 시간 : | 결제 확인 후 영업일 기준 15~25일 |
| 지불 조건 : | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram | 공급 능력 : | 달 당 8578개 부분 |
| 원래 장소: | 허난, 중국 | 브랜드 이름: | APK |
|---|---|---|---|
| 인증: | ISO9001;ISO14001;CE,BV; TUV; SGS; five stars after-sale service | 모델 번호: | 수평 다단 워터 펌프 |
|
상세 정보 |
|||
| 바깥 지름: | 40-300MM | 흐름: | 3.7-850m3/h |
|---|---|---|---|
| 머리: | 78-650m | 속도: | 970-2900r/min |
| 힘: | 전기, 15-355kw | 소재: | 무쇠 / 스테인레스 강 |
| 설치하세요: | 수평 | 구조: | 다단계 펌프 |
| 보증: | 24개월 | ||
제품 설명

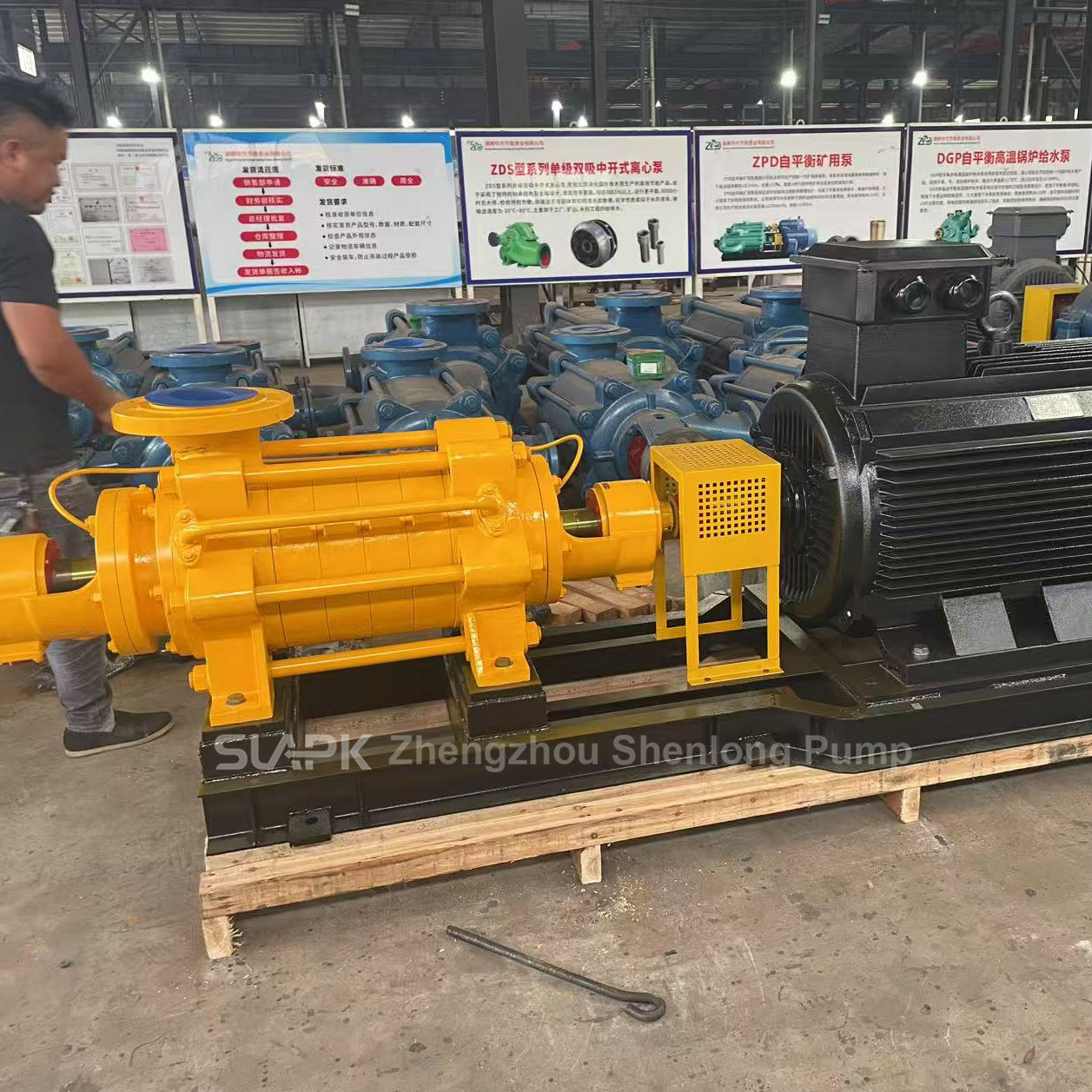

D형 수평 다단계 원심원정수 펌프 높은 머리 산업용 물 공급 펌프
D형 수평 다단계 원심 펌프:
D형 수평 다단계 원심 펌프는 단일 흡수, 다단계 절단 원심 펌프입니다. 주로 산업 및 도시 물 공급 및 배수,초고층 건물의 압력 증강 시스템, 정원 스프링클러 관개, 화재 보호 압력화, 장거리 물 운송, 난방 시스템, 욕실 시설,냉수 및 뜨거운 물 순환 증진 및 장비 (지원 응용 프로그램).
펄러는 고품질의 철강으로 만들어져 있고 잎이 포함되어 있습니다. 액체는 펄러의 한쪽에서 축적으로 펄러에 들어갑니다. 펄러의 양쪽의 불균형 압력으로 인해어쩔 수 없이 축력이 생성됩니다.이 축 힘은 균형 디스크에 의해 견딜 수 있습니다. 임플러는 제조 과정에서 정적 균형 테스트를 받았습니다.
밀폐 고리는 주철으로 만들어졌으며 고압 물이 입구 섹션으로 다시 누출되는 것을 막기 위해 설계되었습니다. 그것은 각각 입구 세그먼트와 중간 세그먼트에 고정됩니다.
밸런스 디스크는 마모에 저항하는 주철으로 만들어져 있으며, 배출 부문과 꼬리 덮개 사이에 위치하고 있습니다. 밸런스 링과 함께 밸런스 장치를 형성합니다.축력을 역전하기 위해 사용되는.
젠저우 Shenlong 펌프 산업은 다단계 원심 펌프의 전문 제조업체입니다. 연구, 개발,그리고 다단계 펌프 생산회사는 강력한 기술력, 풍부한 생산 경험, 포괄적인 테스트 방법, 그리고 전문적인 R&D 디자인 팀과 생산 기술자에 의존합니다.

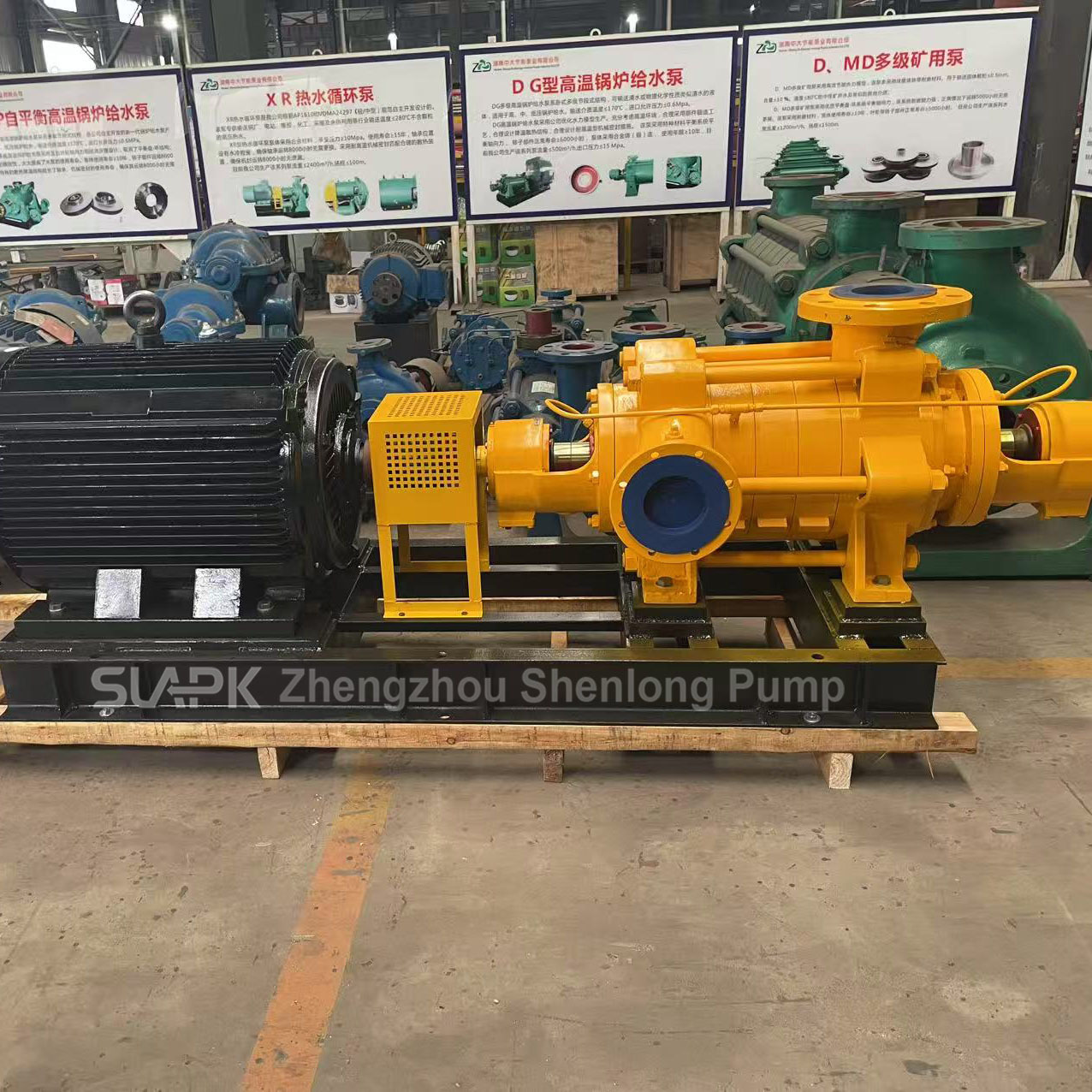

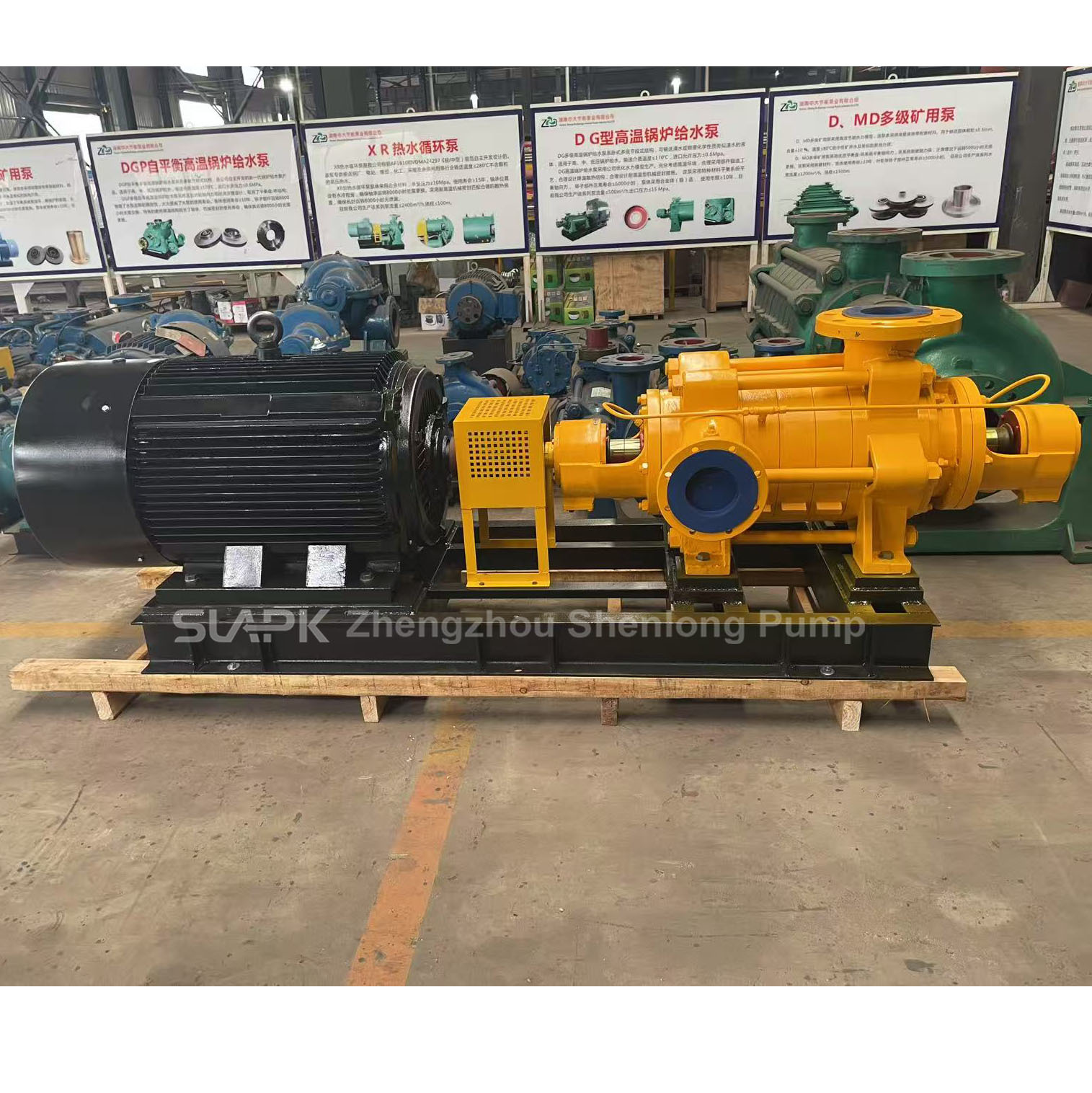

D형 수평 다단계 원심 펌프 청정물 펌프
D형 수평 다단계 원심 펌프의 적용 범위
D형 수평 다단계 원심 펌프는 깨끗한 물이나 물과 유사한 물리적, 화학적 특성을 가진 다른 매체를 효율적으로 운송하도록 설계되었습니다.-20°C ~ 80°C 온도 범위 내의 액체에 적합합니다., 최대 용량 농도 0.1%와 입자 크기가 2mm를 초과하지 않는 불분열성 고체 입자를 포함합니다.
대표적인 응용 분야는 다음과 같습니다.
도시용 물 공급 및 배수
초고층 건물의 압력화 시스템
정원 스프링커 관개
화재 보호 강화
장거리 수송
난방, 환기 및 에어컨 시스템 (HVAC)
산업용 장비 지원 시스템

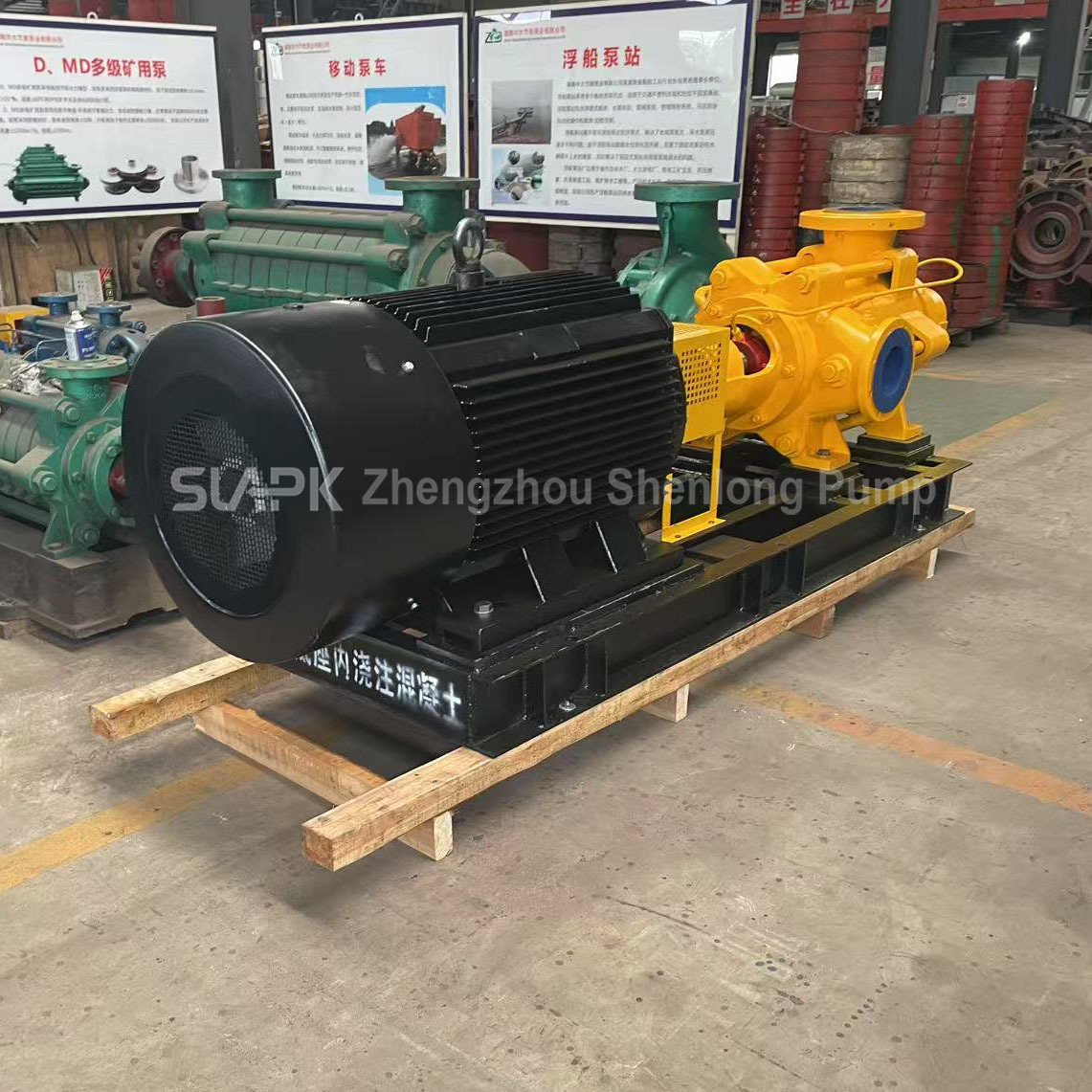

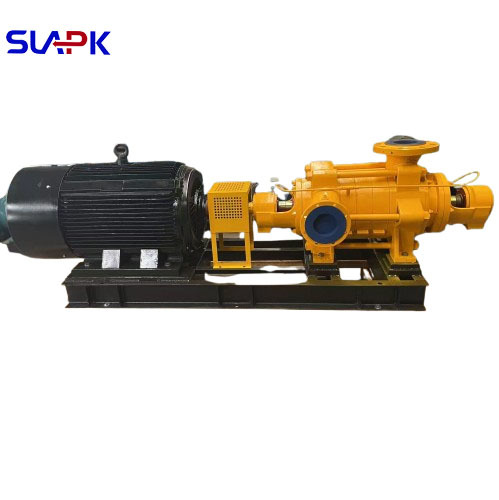

D형 수평 다단계 원심 펌프
1펌프 설계 및 구성
단일 흡수, 수단 세그먼트 된 원심 펌프 구조, 수평 또는 수직 흡수 포트 배열
펌프 몸체는 입구, 중간 (단계 수에 따라 구성) 및 출구로 구성되어 있으며, 모두 긴장 볼트로 연결되어 있습니다.
펌프의 양쪽 끝에 베어링 하우스가 설치되어 있으며, 필요한 머리에 따라 펄러 스테이지의 수를 선택합니다.
2로터 조립
회전하는 부품에는 정밀 기계화 된 펌프 샤프트, 펄러, 샤프트 수갑 및 균형 디스크가 포함됩니다. 펄러의 수는 펌프 단계의 수와 일치합니다.
모든 구성 요소는 키와 잠금 견과류를 통해 샤프트에 안정적으로 고정되어 로터 구조의 딱딱함과 무결성을 보장합니다.
3베어링 및 축력 관리
로터는 롤링 베어링 또는 수지 베어링 (모델에 따라) 으로 지원되며, 베어링은 축적 부하에 노출되지 않습니다.
축적 추진력 은 내구성 있는 균형 디스크 시스템 에 의해 대응 됩니다. 균형 디스크 상태 를 실시간 모니터링 하기 위해 펌프 끝 에 시각적 마모 표시기 가 설치 됩니다.
D형 수평 다단계 원심 펌프 매개 변수
(그것은 Shenlong 펌프 공장에서 일반 잠수 펌프 유형, 높은 온도 및 380v / 440v / 480v / 600v / 660v, 등입니다. 당신은 관심이 잠수 펌프 유형을 선택하십시오.)
| 단계 | 흐름 | 머리 | 속도 | 힘 | 출구 지름 | |
| m3/h | l/s | m | r/min | kw | mm | |
| 12 |
3.7 6.3 7.5 |
1.03 1.75 2.08 |
306 300 294 |
2950 | 15 | 40 |
| 10 |
7.5 12.5 15 |
2.08 3.47 4.17 |
282 250 230 |
2950 | 18.5 | 40 |
| 5 |
15 25 30 |
4.17 6.94 8.33 |
170 150 138 |
2950 | 22 | 65 |
| 9 |
15 25 28 |
4.16 6.94 7.78 |
463.5 450 432 |
2950 |
75 |
65 |
| 4 |
30 46 55 |
8.33 12.8 15.3 |
222 200 184 |
2950 | 45 | 80 |
| 11 |
60 46 55 |
8.33 12.8 15.3 |
610.5 550 506 |
2950 | 132 | 80 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
255 225 195 |
2950 | 90 | 100 |
| 9 |
55 85 100 |
15.3 23.6 27.8 |
459 405 351 |
2950 | 160 | 100 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
370 335 305 |
2950 | 132 | 150 |
| 4 |
100 155 185 |
27.8 43 51.4 |
304 268 236 |
2950 | 185 | 150 |
| 6 |
185 280 335 |
51.4 77.8 93.1 |
282 258 228 |
1480 | 315 | 200 |
| 7 |
185 280 335 |
51.4 77.8 93.1 |
408 390 372 |
1480 | 500 | 200 |
| 3 |
280 360 410 |
77.8 100 113.8 |
304.2 285 270.9 |
1480 | 450 | 250 |
| 2 |
550 720 850 |
152.8 200 236.1 |
134.2 120 106.8 |
1480 | 355 | 300 |
FAQ
질문: D형 펌프의 밀폐 방법은 무엇입니까? 어떻게 선택할 수 있습니까?
A: 기계적 밀폐: 고온, 고압 또는 고정밀 밀폐 요구 사항에 적합합니다 (화학 및 제약 산업에서).
포장 밀봉: 저렴한 비용, 일상 조건에 적합합니다.
Q: D형 펌프의 입구와 출구 방향이 사용자 정의 될 수 있습니까?
A: 예, D형 펌프의 입수 및 출구 방향 (평면 또는 수직) 은 실제 설치 요구 사항에 따라 조정 될 수 있습니다.
질문: 올바른 펌프 종류를 어떻게 선택할 수 있습니까?
A: 귀하의 작업 조건, 중량, 전압을 제공 하 고, 우리의 엔지니어는 당신을 위해 가장 적합한 펌프를 추천 할 것입니다. 우리의 이메일은 enquiry02@apkpump.com, 우리의 Whatsapp는 +86 17537187726입니다.어떤 제품 요구 사항이 있다면, 저희에게 연락하십시오.
