| MOQ: | 1개 조각 |
| 가격: | Please feel free to contact us |

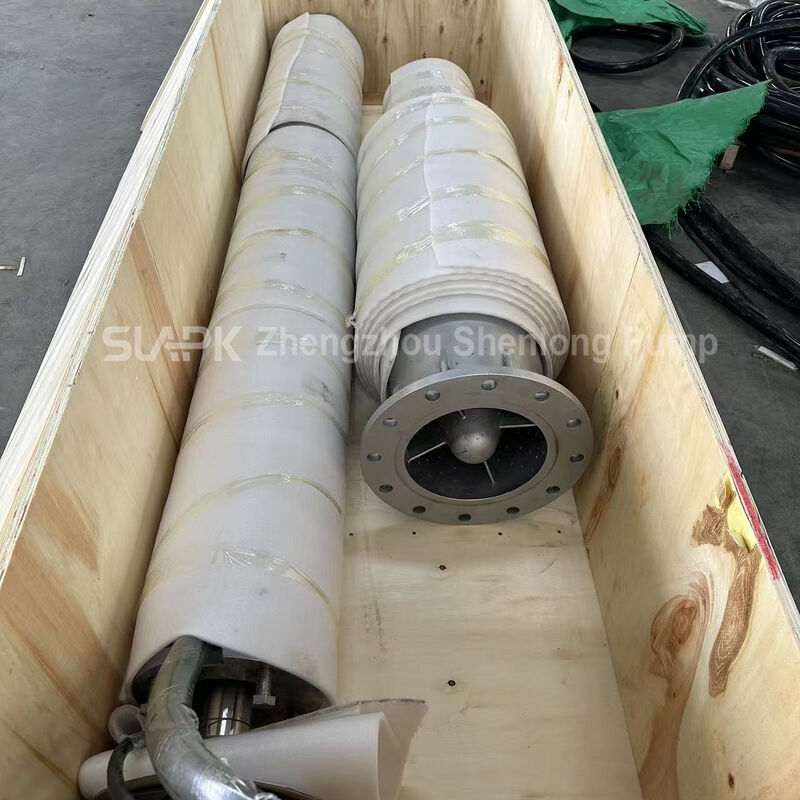

| 표준 포장: | 깊은 우물 수중 펌프는 목재 케이스 또는 20인치 컨테이너로 포장됩니다. |
| 배송 기간: | 2-5 영업일 |
| 결제 방법: | L/C,D/A,D/P,T/T |
| 공급능력: | 달 당 10000 조각 |

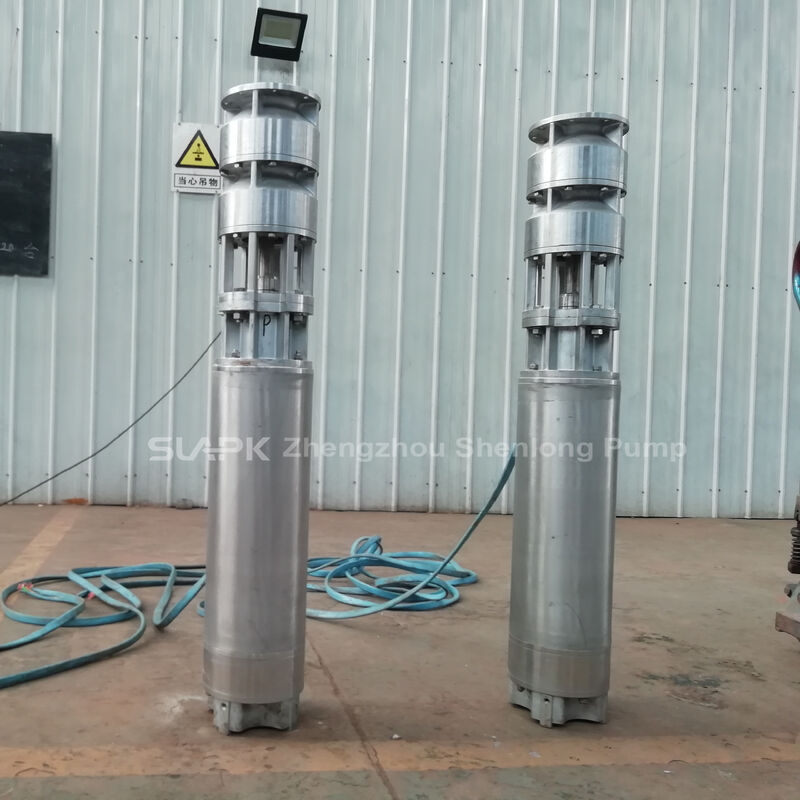

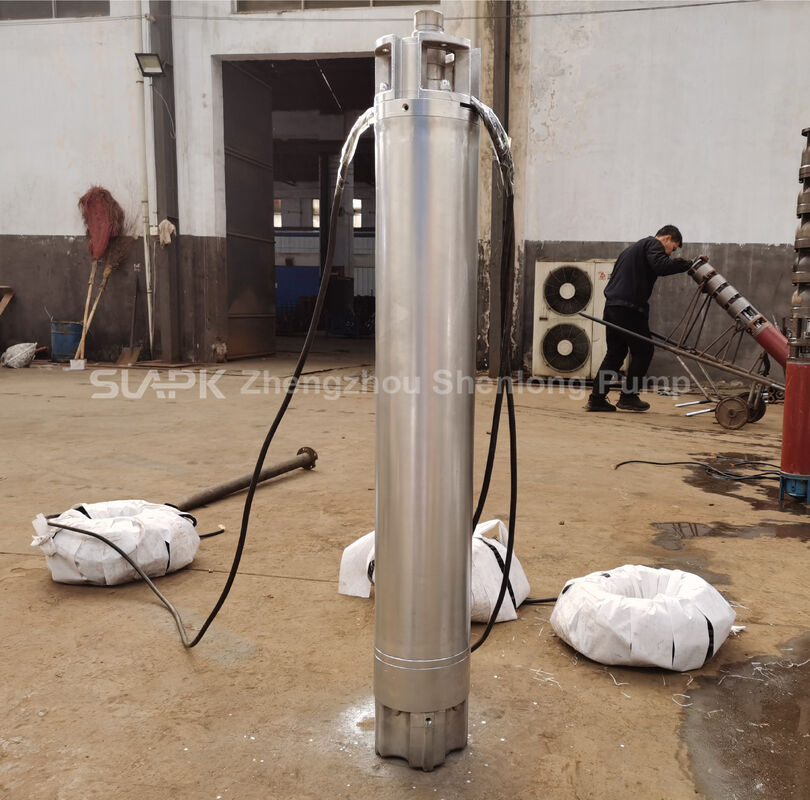

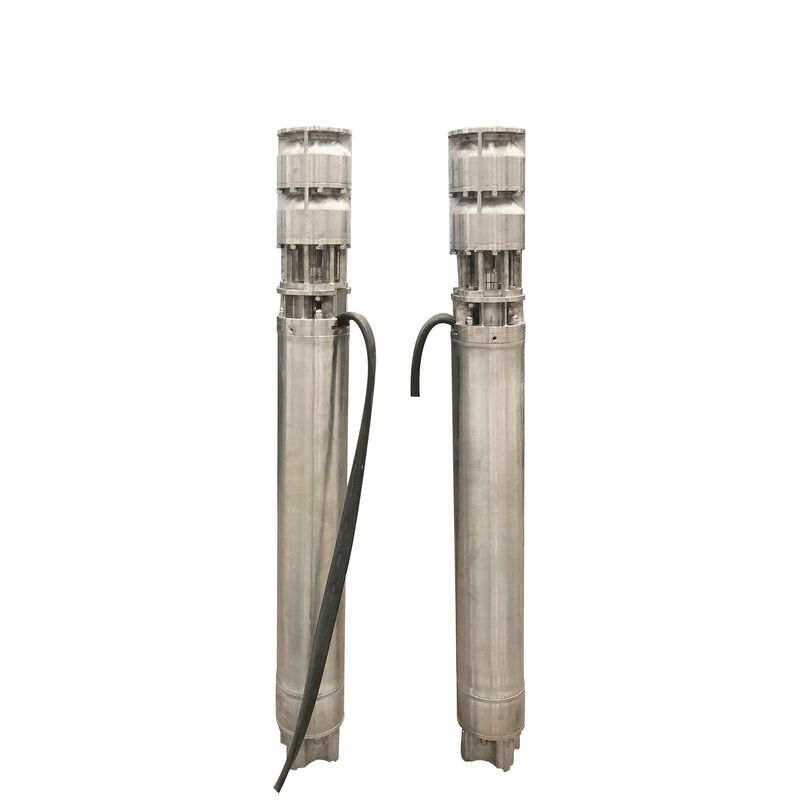

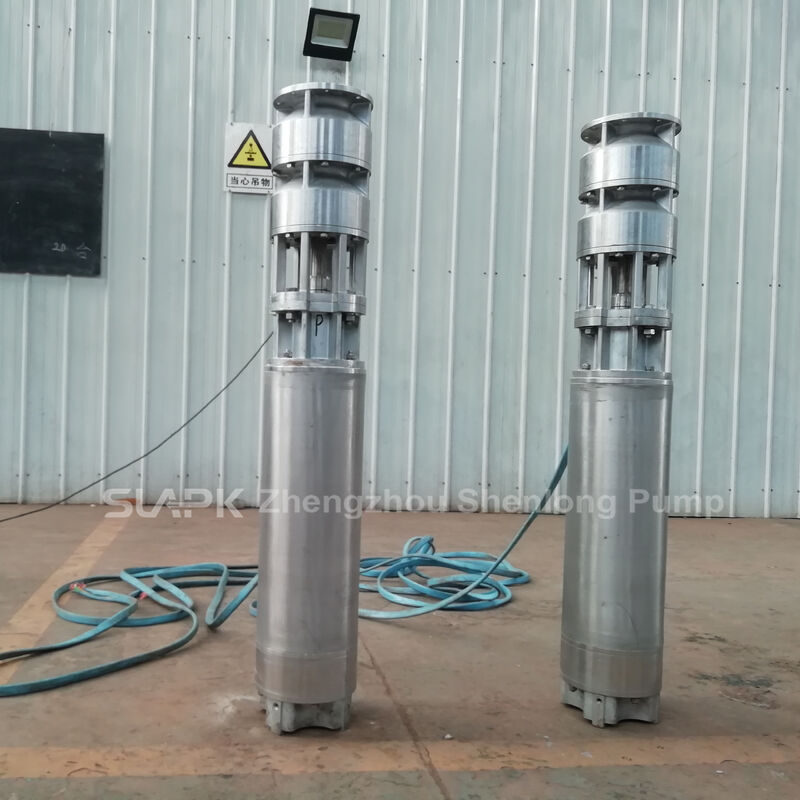

QJH 시리즈는 높은 흐름, 높은 머리 물 공급 및 배수 프로젝트를위한 수직 다단계 깊은 우물 잠수 펌프의 범주입니다. 6 개의 모델은 70 ~ 230 m3/h의 명목 흐름을 커버합니다.각 모델은 150m의 명목 헤드가 있습니다.모든 모델은 3단계 380V 50Hz 전원 공급원을 사용합니다.
펌프 세트는 304 스테인레스 스틸을 사용하며 깨끗한 물과 이 재료와 호환되는 가벼운 부식성 물을 위해 설계되었습니다.펌프와 잠수용 모터는 표면 선착장 없이 수중에서 작동합니다., 지상의 공간과 운영 소음을 줄이는 데 도움이 됩니다. 전형적인 임무는 깊은 우물 추출, 산업 공급, 농업 관개, 광산 배수,탱크 충전 및 장거리 물 전송.
| 모델 | 가산 흐름 | 부산화물 | 동등 한 힘 | 소재 | 전원 공급 |
|---|---|---|---|---|---|
| 200QJ70-150-45kW | 70m3/h | 150m | 45kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
| 200QJ90-150-55kW | 90m3/h | 150m | 55kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
| 200QJ115-150-75kW | 115m3/h | 150m | 75kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
| 200QJ140-150-90kW | 140m3/h | 150m | 90kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
| 250QJ170-150-110kW | 170m3/h | 150m | 110kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
| 250QJ230-150-160kW | 230m3/h | 150m | 160kW | 304 스테인리스 스틸 | 3단계 380V/50Hz |
70~230m3/h의 명목 흐름은 각기 다른 추출량, 시설 수요 및 파이프라인 용량을 지원합니다.150m의 일반적인 명목 헤드는 비슷한 압력 요구 사항이있는 프로젝트 내에서 모델 비교를 단순화합니다..
304 스테인리스 스틸은 호환 수에서 좋은 일반적인 경화 저항과 기계적 강도를 제공합니다. 적합성은 온도, pH, 염화 농도,용해된 물질 및 다른 부식성 성분.
여러 개의 펄러 스테이지가 액체의 압력을 점차 증가시켜 깊은 승강, 장거리 전송 및 상당한 출력 압력을 필요로하는 시스템을 지원합니다.최종 작업 지점은 펌프 곡선과 시스템 곡선 모두에 의해 확인되어야 합니다..
6가지 모델 모두 3단계 380V 50Hz 전원을 사용합니다.시작 방법 및 보호 설정은 45~160 kW의 모터 등급과 현장 전기망 용량과 일치해야 합니다..
펌프와 모터는 수면 아래에서 작동하여 표면 가공을 제거하고 표면 레이아웃을 단순화합니다. 모터를 통과 한 지정 된 침수 및 냉각 흐름은 항상 유지되어야합니다.
중간 용량 깊은 우물 추출, 관개 및 산업적 수리 물 과제 약 70 m3 / h를 필요로하는 데 적합합니다.적당한 수요.
중형 물소, 관개 시스템 및 공장 물 공급시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시용시
산업 공급, 원료 물 전송 및 물 보존 프로젝트를 포함하여 150m 머리에서 115m3 / h 근처의 작업을 위해 설계되었습니다.그것은 엔지니어링 검토 후 주요 펌프 또는 평행 배열에서 하나의 단위로 사용될 수 있습니다..
고 용량 깊은 우물 승강기, 광업 물 시스템 및 긴 파이프 라인을 위한 90 kW 모터로 140 m3/h의 가속력. 전기 설계는 시작 전류를 구체적으로 확인해야 합니다.전압 하락 및 모터 보호.
중앙 공급, 농업 물 프로젝트 및 약 170m3 / h를 필요로하는 큰 산업 업무를 위해 설계되었습니다. 펌프 지름, 굴뚝 공백 확인,주문하기 전에 케이블 공간 및 리프팅 조건.
이 그룹의 가장 높은 흐름 모델은 230 m3/h 근처의 주요 추출 및 전송 시스템에 사용됩니다. 160 kW의 모터는 변압기 용량을 완전히 검토해야합니다.케이블 크기와 보호.
잠수용 모터 는 샤프트 와 다단계 반동기 를 구동 한다. 물 은 흡입구 를 통해 들어오고, 연속적 인 반동기 와 분산기 단계 를 통과 할 때 압력 을 얻는다.그 다음에는 배기가스를 통해 흐릅니다., 리저 파이프 및 표면 네트워크. 전체 단위가 수중에서 작동하기 때문에 주변 액체는 모터 냉각, 우물 속도,최소 잠수 및 시작 주파수는 제조업체의 요구 사항을 준수해야 합니다..
150m의 명목 헤드는 전체 우물 깊이와 동일하지 않습니다. 전체 동적 헤드는 일반적으로 다음을 포함합니다.
계산 된 시스템 곡선은 실제 작동 지점을 확인하기 위해 펌프 곡선과 비교해야합니다. 우물 깊이 또는 모터 전력으로만 선택하면 충분한 흐름이 발생할 수 있습니다.과도한 에너지 소비, 과부하 또는 불안정한 작동.
304 등급은 많은 깨끗한 물과 가습기 가습기 가습기 물 용도로 적합하지만 보편적 인 것은 아닙니다. 고 염화물 함유량, 바닷물, 강한 산 또는 알칼리,고온 액체 및 고 가려움증 고체에는 316가 필요할 수 있습니다., 316L, 듀플렉스 스테인레스 스틸 또는 다른 전문 재료. 완전한 물 분석을 제공 하 고 선택 전에 문서 자료 확인을 얻으십시오.
네. 제공된 모델 데이터에 따르면, 모든 6개의 모델은 150m의 명목 헤드를 가지고 있습니다.실제 작동 흐름과 머리는 여전히 펌프 곡선과 시스템 저항에 달려 있습니다.
이것은 모델만으로 가정해서는 안됩니다. 모델 정의와 실제 펌프 지름이 다를 수 있으며 케이블, 관절 및 설치 공백에 대한 공간도 필요합니다.측정 된 굴뚝 지름을 제공 하 고 승인 된 차원 도면을 확인.
304 등급은 일반적으로 전문적인 엔지니어링 검토 없이는 바닷물에 사용되어서는 안 됩니다. 엽록소는 구덩이 및 균열 경화를 일으킬 수 있습니다. 316L을 고려하십시오.듀플렉스 스테인레스 스틸 또는 다른 해수 내성 물질, 그리고 밀폐, 케이블 및 모터 구조를 검토합니다.
VFD는 모터가 적합하다는 것을 확인한 후에야 평가할 수 있습니다. 최소 주파수, 가속 및 저속, 냉각 속도,출력 필터링 및 모터 보호가 올바르게 설정되어야 합니다.또한 드라이브 용량과 케이블 길이를 고려해야합니다.
최대 흐름을 연속 작동점으로 사용하는 대신 필요한 작업점과 승인 된 펌프 곡선에서 선택하십시오.선택된 과제는 효율성을 고려하면서 허용 범위 내에서 유지되어야합니다., 전력 마진과 지속 가능한 우물 수확.
목표 흐름, 전체 머리, 구멍 데이터, 물 분석, 파이프 라인 세부 사항, 전력 조건 및 설치 요구 사항을 제공합니다. 공급자는 모델, 재료, 모터,기술 제안 및 공고 발급 전에 제어 장치 및 액세서리.
QJH 스테인리스 스틸 깊은 우물 펌프 선택에 대해 저희에게 연락하십시오.
만약 여러분의 프로젝트가 70~230m3/h의 흐름, 150m의 헤드, 304 스테인리스 스틸 구조와 3단계 380V 50Hz 전원을 필요로 한다면 우물, 물, 파이프라인 및 전기 데이터를 보내주세요.우리 기술팀은 6개의 모델을 비교할 수 있습니다., 실제 작업 지점, 굴개 공백, 시작 방법, 제어 보호 및 설치 액세서리를 확인하고 성능 곡선, 기술 확인 및 프로젝트 가격을 제공합니다.
