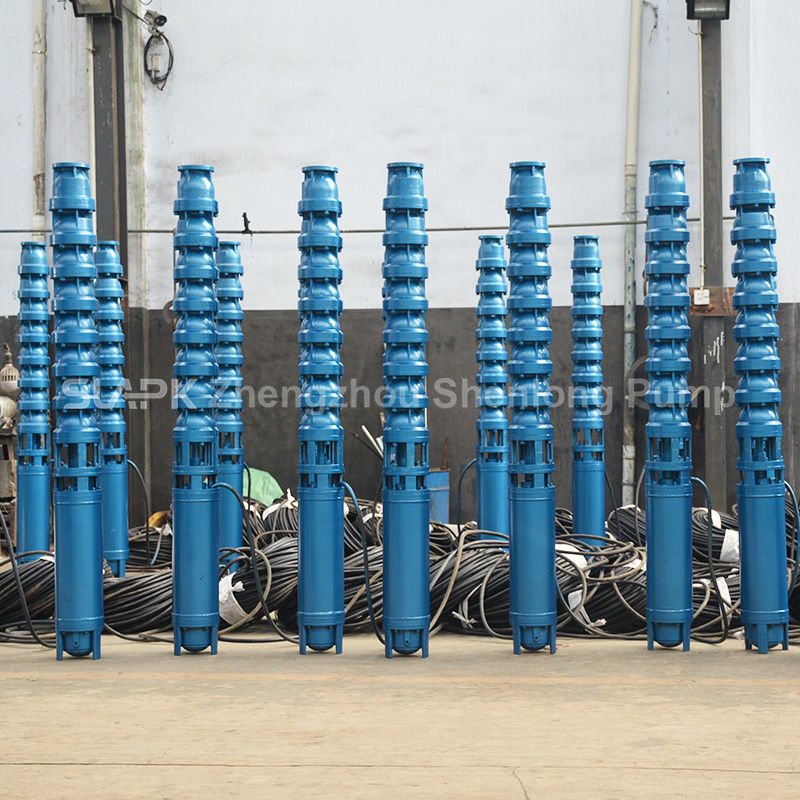

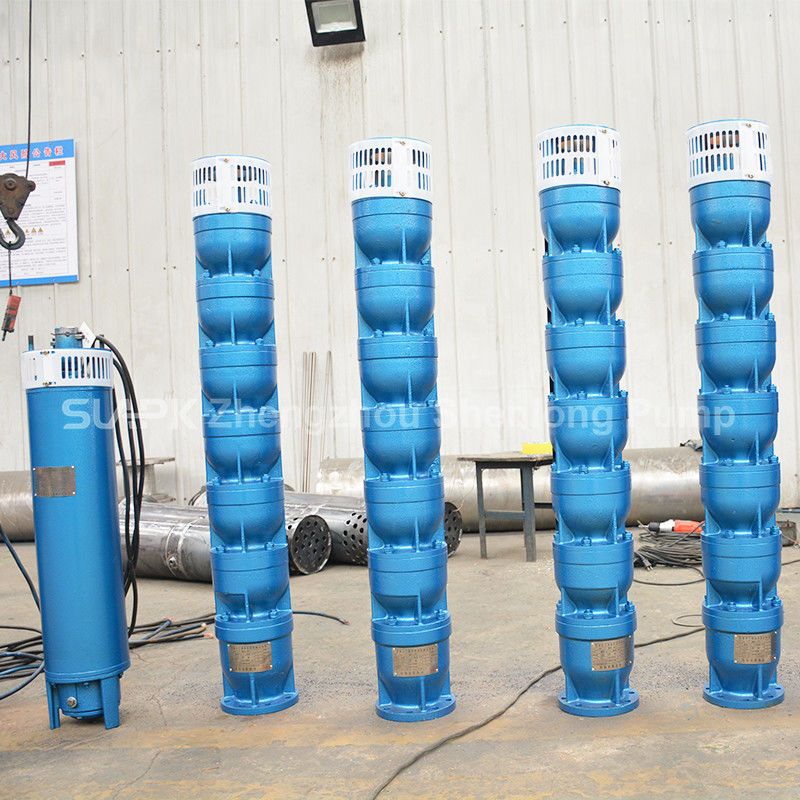

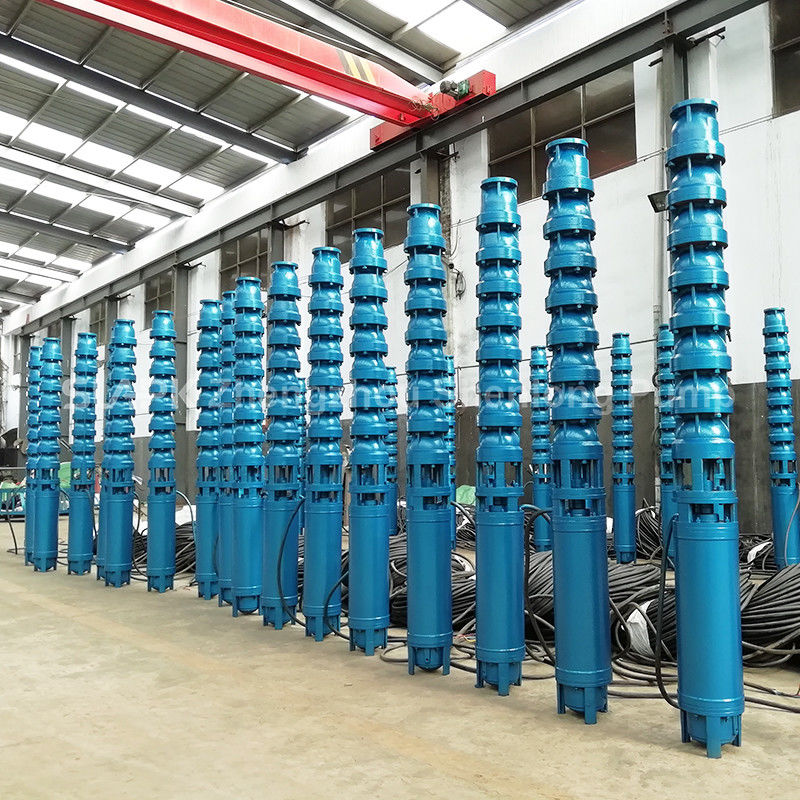

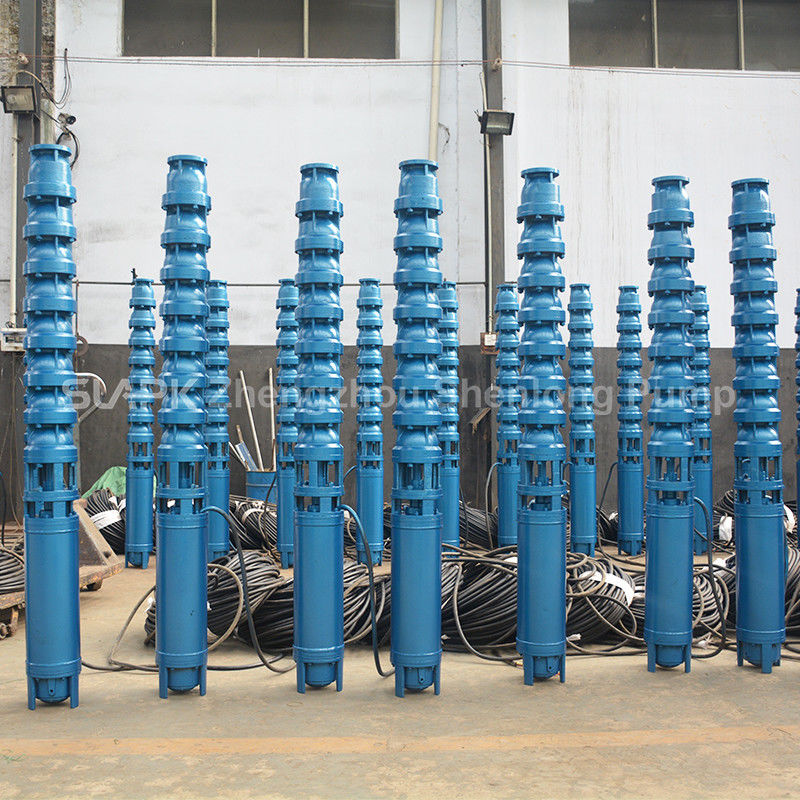

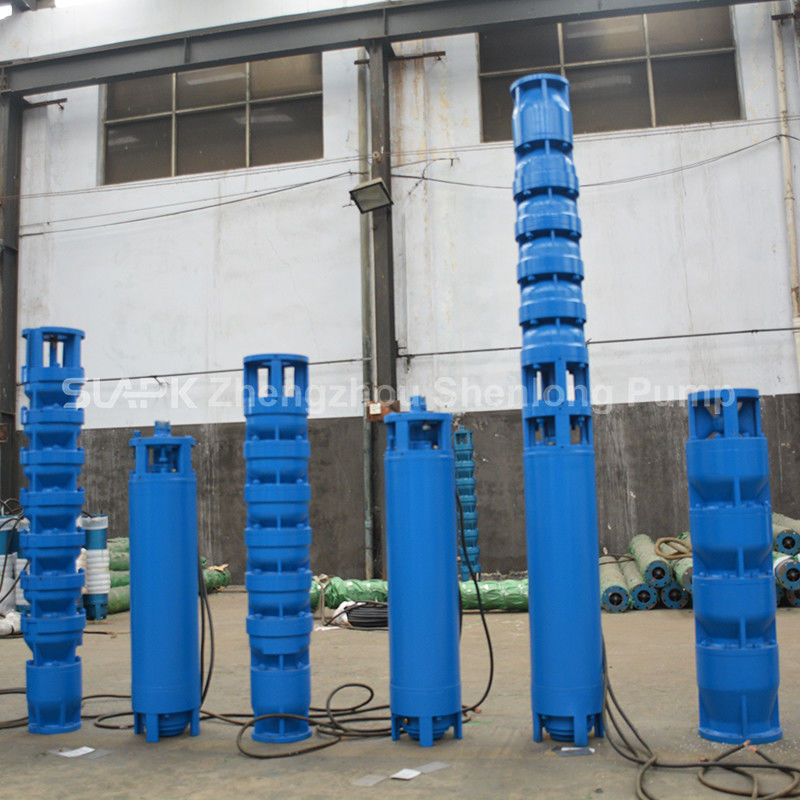

150QJ80-60/10-22kW 주사철 잠수 깊은 우물 펌프
3단계 400V, 50Hz, 22kW, 철조 건축, 다단계 설계
150QJ80-60/10-22kW는 지층수 추출, 농업 관개, 저수지 채우기, 건설 물 공급,일반 산업용 수송.
펌프와 잠수용 모터는 물 아래에서 통합된 단위로 작동하여 지상 설치 공간의 필요성을 줄입니다.그 다단계 수압 설계는 중~대 흐름과 압력을 필요로 하는 애플리케이션에 안정적인 물 공급을 제공합니다..
주요 기술 사양
| 제품 이름 |
주사철 잠수 깊은 우물 펌프 |
| 모델 |
150QJ80-60/10-22kW |
| 펌프 유형 |
수직 다단계 굴착 펌프 |
| 가등전압 |
3단계 400V |
| 등급 주파수 |
50Hz |
| 등급 모터 전력 |
22kW |
| 기준 유동률 |
대략 80m3/h |
| 참고자료 |
약 60m |
| 단계의 참조 수 |
10 |
| 주요 펌프 재료 |
금속 |
| 설치 방법 |
수직 잠수 시설 |
| 권장 중량 |
제조업체의 허용 한계 내에서 깨끗한 물 또는 낮은 모래층 지하수 |
| 전형적 사용법 |
심호수 추출, 관개, 저수지 채우기, 건설 및 산업용 물 공급 |
중요:위의 흐름 속도, 헤드 및 단계 수는 일반적인 QJ 시리즈 모델 지정에 기반합니다. 모델 정의, 재료, 차원 및 성능은 제조업체에 따라 다를 수 있습니다.최종 사양은 제품 이름 표지판을 사용하여 확인해야합니다., 성능 곡선, 데이터 시트, 서명된 기술 계약.
모델 번호 설명
QJ 시리즈의 깊은 우물 펌프에 사용되는 일반적인 명칭 방법에 따르면:
150:일반적으로 적용 가능한 구멍 지름 클래스를 나타냅니다.
QJ:잠수성 깊은 우물 펌프 시리즈를 나타냅니다.
80:보통 약 80m3/h의 명목 도량을 나타냅니다.
60:보통 약 60m의 명목 머리 표시
10:일반적으로 펌프 단계의 수를 나타냅니다
22kW:부속기
400V/50Hz:3단계 전원 공급 장치
제조업체는 다른 모델 지정 시스템을 사용할 수 있기 때문에, 출구 크기, 펌프 지름, 재료 구성, 성능 곡선,주문하기 전에 엔진 사양을 확인해야 합니다..
제품 특성
- 잠수 깊은 우물 작전:펌프와 모터는 수면 아래에서 통합된 단위로 작동하여 설치 공간을 절약하고 긴 표면 구동 변속 셰프트의 필요성을 제거합니다.
- 다단계 수압 설계:여러 개의 임플러로 압력이 단계별로 증가하여 펌프는 높은 배열 압력을 필요로하는 응용 프로그램에 적합합니다.
- 3단계 산업용 전원 공급 장치:22kW 잠수용 모터는 3단계 400V, 50Hz 전원 공급 장치로 설계되었으며 산업, 농업 및 엔지니어링 전기 시스템에 적합합니다.
- 철조 건축물:주사철 펌프 몸체는 구조적 견고성을 제공하며 지정된 한계 내에서 깨끗한 물이나 낮은 모래층 지하수에 적합합니다.
- 광범위한 응용 분야:보리홀 물 추출, 농업 관개, 저수지 채우기, 조경, 건설 물 공급 및 산업용 물 전송에 적합합니다.
- 전기 보호 시스템과 호환됩니다.과부하, 단회로, 단계 손실, 저전압, 과전압, 누출 및 드라이 런닝 보호를 제공하는 제어 패널과 작동합니다.
전형적 사용법
- 깊은 우물 및 구멍 물 추출:저장 탱크, 저수지, 파이프 라인 또는 유통 시스템용으로 깊은 우물 또는 굴에서 지하수를 끌어올리는 것.
- 농업 관개:농지 관개, 스프링클러 관개, 방울 관개 저장 시스템 및 대규모 농업 프로젝트에 적합합니다.
- 수저 및 물 탱크 채우기:지하수 를 저장장, 높은 탱크, 화재 물 탱크 및 다른 물 저장 시설 으로 옮기는 것.
- 건설용 물 공급:건설 현장, 도로 프로젝트, 광산 지원 시설 및 인프라 프로젝트에서 일시적 또는 영구적인 물 공급.
- 산업용 수류:공정용 물 공급, 냉각용 물 보충, 처리용 물 흡수 및 기타 일반 산업용 물
펌프 선택 가이드
22kW의 모터 등급만으로는 펌프 선택에 충분하지 않습니다. 주문하기 전에 다음 정보를 확인해야합니다.
- 시간당 3m3의 필요한 흐름 속도
- 요구되는 방출 압력 또는 전체 동적 머리
- 구멍 내부 지름과 총 깊이
- 정적 물수준과 동적 물수준
- 가용 우물 수확량
- 동적 물수준에서 배수점까지 수직 거리
- 파이프 라인 지름, 전체 길거리, 피팅 및 곡선 수
- 물 온도, 모래 함유, pH, 식성
- 실제 전원 공급 전압 및 주파수
- 펌프와 제어판 사이의 케이블 길이
- 필요한 일일 운영 시간
- 연속 작동이 필요한지
전체 동적 머리는 수직 들어올림 높이, 파이프 라인 마찰 손실, 지역 저항 손실 및 배하점에서 필요한 압력을 포함해야합니다.
효율적이고 신뢰할 수 있는 작동을 위해 실제 작업점은 펌프 성능 곡선에서 제조업체의 권장 작동 범위 내에 있어야 합니다.
설치 지침
- 설치 전에 운송 손상을 위해 펌프, 모터, 케이블 및 연결을 검사
- 적당한 들어올림 장비와 승인된 부하를 지탱하는 부품 사용
- 펌프 를 전기 케이블 으로 들어 올리거나 꽂아 놓지 마십시오
- 모든 리저 파이프 연결이 안전하고 풀리지 않도록 보호되도록하십시오.
- 제조사가 다른 설치 방법을 승인하지 않는 한 펌프를 수직으로 설치합니다.
- 모래와 퇴적 흡수를 줄이기 위해 우물 바닥 위에 적절한 거리에 펌프 입구를 유지
- 제조업체의 냉각 요구 사항에 따라 잠수용 모터가 완전히 잠수되어 있는지 확인합니다.
- 첫 번째 시작 전에 단열 저항, 공급 전압, 단계 순서 및 배선 확인
- 적당한 반전 밸브, 격리 밸브, 압력 측정기 및 필요에 따라 흐름 모니터링 장치를 설치합니다.
- 물 없이 펌프를 작동 하거나 완전히 닫힌 배열 밸브를 상대로 긴 기간 동안 작동 하지 마십시오
- 모터 등급, 케이블 길이, 시작 방법, 허용 전압 하락에 따라 전력 케이블을 선택
- 전기 설비 및 유지보수는 자격을 갖춘 인력이 수행해야 합니다.
운영 및 유지보수
작동 중, 정기적으로 모터 전류, 전압, 흐름 속도, 방출 압력, 물 품질, 진동 및 제어판 상태를 모니터링하십시오.
펌프를 멈추고 다음 조건 중 하나라도 발생하면 시스템을 검사합니다.
- 모터 전류가 비정상적으로 높거나 낮습니다.
- 유동량의 현저한 감소
- 부적절한 배열 압력
- 제어판의 빈번한 작동
- 비정상적인 소음 또는 진동
- 모래 함유량의 급격한 증가
- 불안정한 전원 공급
- 케이블 또는 연결 과열
장기간 보관 된 펌프를 다시 시작하기 전에 케이블 단열, 전기 연결, 제어 시스템, 파이프 및 접근 가능한 회전 구성 요소를 검사하십시오.
자주 묻는 질문
150QJ80-60/10의 의미는?
일반적인 QJ 시리즈 명칭 협약에 따라 "150"는 일반적으로 적용 가능한 굴뚝 지름 클래스를 나타냅니다. "80"는 대략 80m3/h의 흐름 속도를 나타냅니다."60"는 대략 60m의 머리를 나타냅니다., "10"은 10개의 펌프 단계를 나타냅니다. 정확한 모델 정의는 제조사와 확인해야합니다.
이 펌프는 380V 전원 공급 장치로 작동 할 수 있습니까?
이 제품은 3단계 400V, 50Hz 전원 공급 장치로 지정되어 있습니다.380V 네트워크에서 작동하는 것은 모터 이름판에 표시된 허용 된 전압 범위와 실제 사이트 전압 조건에 달려 있습니다.항상 공급자 또는 모터 제조업체로부터 다른 공급 전압에 펌프를 연결하기 전에 서면 확인을 얻으십시오.
22kW 펌프에는 어떤 제어판이 필요합니까?
제어판은 22kW 3단계 모터, 선택 된 시작 방법, 로컬 전원 공급 및 작동 조건에 맞아야합니다. 권장 보호 기능에는 단회로, 과부하,단계 손실, 저전압, 과전압, 누출 및 건조 작동 보호. 긴 전력 케이블을 사용하는 경우 전압 하락 계산도 필요합니다.
이 철공 펌프가 모래 물을 처리할 수 있나요?
이 펌프는 주로 제조업체의 지정 한계 내에서 깨끗한 물 또는 낮은 모래 지하 물을위한 것입니다. 높은 모래 함량은 휠러, 확산기, 베어링의 마모를 가속화 할 수 있습니다.다른 수압 부품모래 물의 경우 마모 저항성 구성을 요청하거나 가려기 매체에 특별히 설계된 펌프를 선택하십시오.
부식성 액체를 펌프할 수 있나요?
표준 주철 잠수 펌프는 강한 산성, 알칼리성, 염분성 또는 화학적으로 부식성 액체에 권장되지 않습니다. 부식성 물에 대해,물 품질 분석을 바탕으로 스테인리스 스틸 또는 다른 적절한 부식 저항 물질을 선택합니다..
펌프는 계속 작동할 수 있나요?
펌프가 올바르게 선택되고 완전히 잠겨 있고 적절하게 냉각되어 권장 성능 범위 내에서 작동 할 때 연속 작동이 가능합니다. 허용된 작업 클래스,시당 최대 출동 수, 냉각 요구 사항은 모터 데이터 시트에서 확인되어야 합니다.
제안에 필요한 정보는 무엇입니까?
다음의 정보를 제공하시기 바랍니다: 필요한 흐름 속도, 필요한 총 압력 또는 출구 압력, 굴지의 지름과 깊이, 정적 및 동적 물 수준, 사용 가능한 우물 출력,물 온도 및 모래 함량, 전원 공급 전압 및 주파수, 필요한 케이블 길이, 파이프 지름 및 전체 파이프 라인 길, 매일 운영 시간, 설치 위치 및 필요한 액세서리.
권장용품
설비에 따라 전체 펌프 시스템은 다음을 포함할 수 있습니다.
- 잠수용 모터
- 방수 전력 케이블
- 펌프 제어판
- 반전 밸브
- 격리 밸브
- 리저 파이프
- 케이블 커넥터
- 우물머리 지원 부품
- 압력 측정기
- 도량계
- 수준 센서
- 건조운전 보호장치
공급된 모든 부품 및 액세서리는 최종 요약에 명확하게 나열되어야 합니다.
