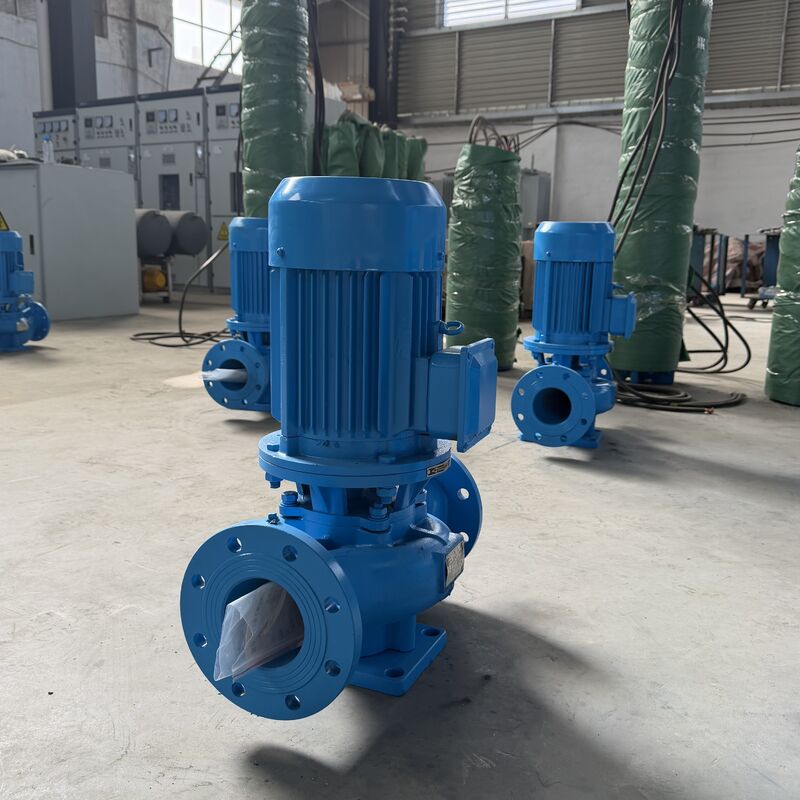

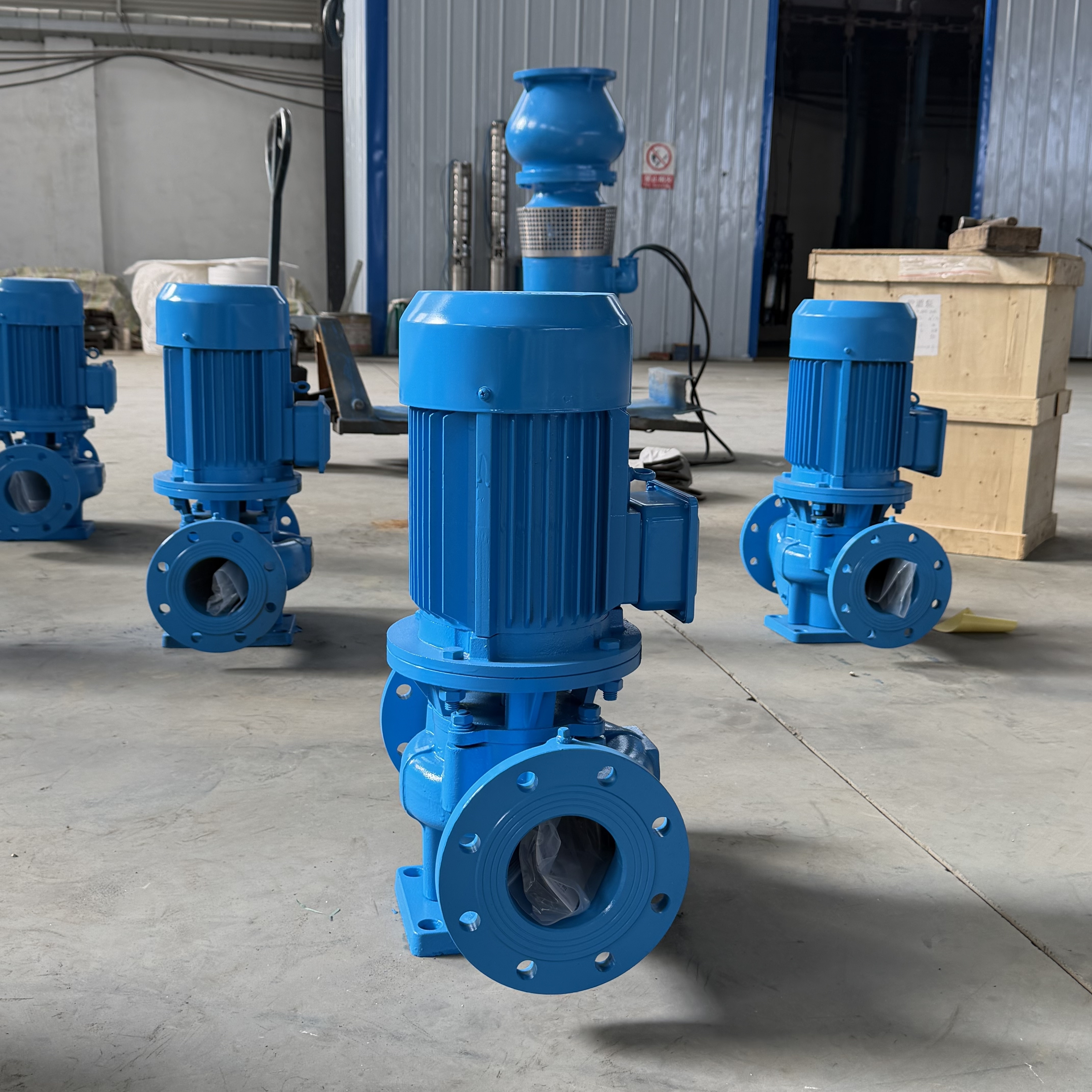

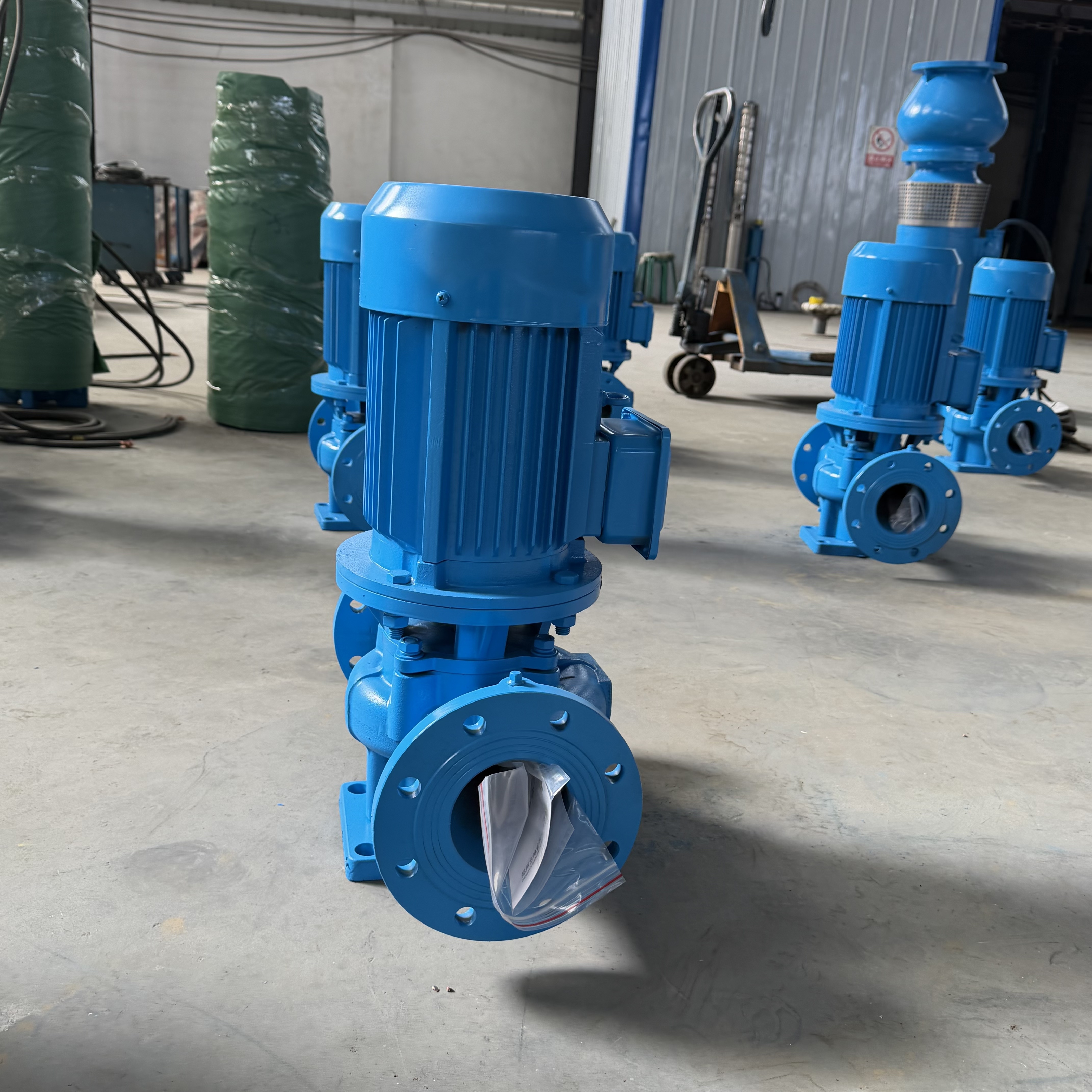

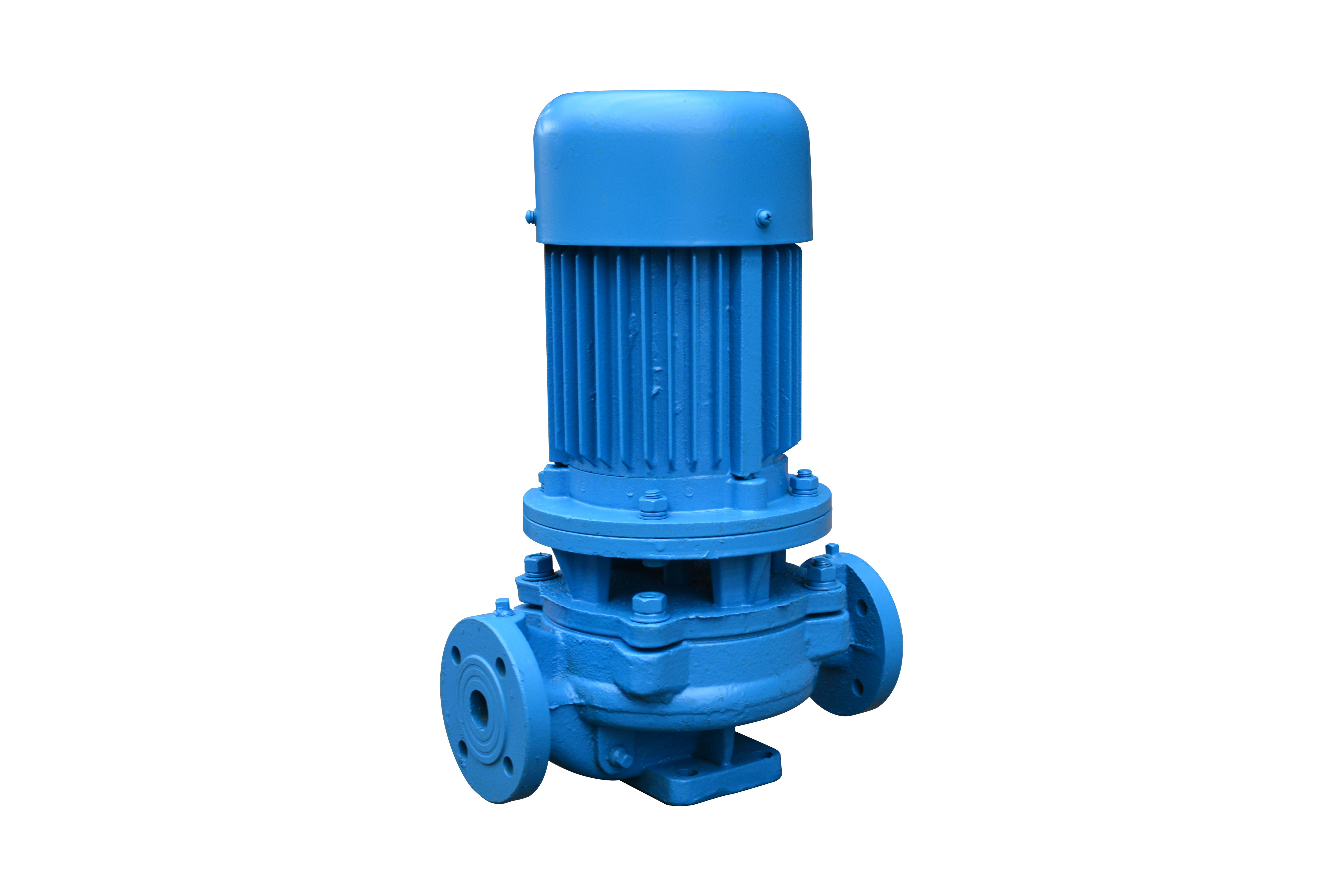

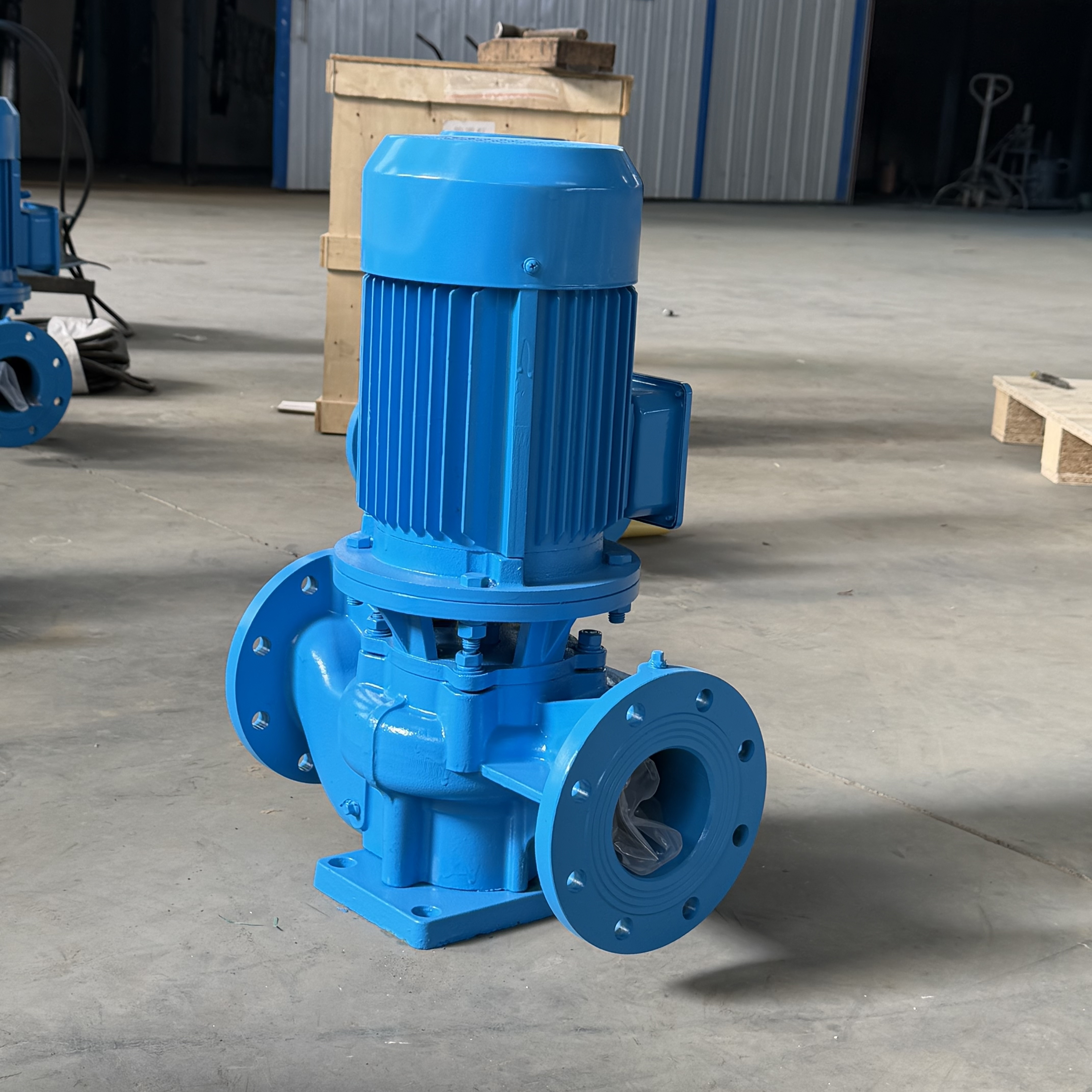

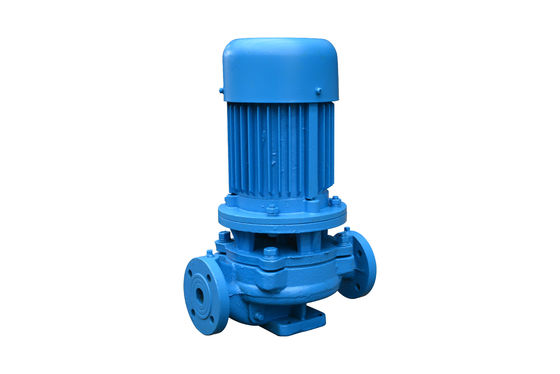

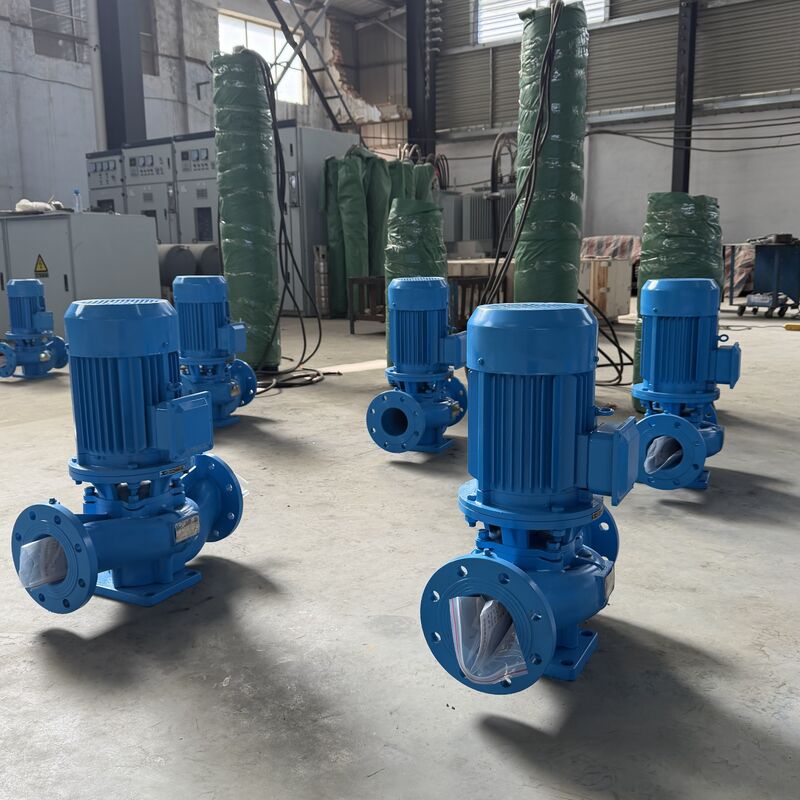

SLG 수직 단일 단계 직렬 원심 펌프

제품 설명

SLG 수직 단단 펌프

제품 개요

SLG 수직 단단 펌프는 깨끗한 물 및 깨끗한 물과 유사한 물리적 및 화학적 특성을 가진 기타 액체를 운반하도록 설계되었습니다.
산업 및 시립 급수 및 배수 시스템, 고층 건물 가압, 조경 관개, 소방 부스터, 장거리 물 이송, HVAC 순환 시스템, 욕실 온수 및 냉수 순환, 지원 장비 응용 분야에 널리 사용됩니다.

작동 온도: T ＜ 80°C

II. 구조적 특징

1. 수직 인라인 구조
   이 펌프는 동일한 중심선에 정렬된 동일한 입구 및 출구 직경을 가진 수직 인라인 설계를 특징으로 합니다. 밸브처럼 파이프라인에 직접 설치할 수 있습니다.
   컴팩트하고 미적인 디자인은 최소한의 바닥 공간을 필요로 하며 건설 비용을 절감합니다. 보호 덮개가 장착되면 실외 설치에 적합합니다.

2. 컴팩트하고 균형 잡힌 디자인
   임펠러는 연장된 모터 샤프트에 직접 장착되어 짧은 축 방향 길이와 컴팩트한 구조를 제공합니다.
   펌프와 모터의 최적화된 베어링 구성은 작동 중 방사형 및 축 방향 하중의 균형을 효과적으로 유지하여 낮은 진동과 낮은 소음으로 부드러운 성능을 보장합니다.

3. 신뢰할 수 있는 샤프트 밀봉
   샤프트 씰은 기계적 씰 또는 결합된 기계적 씰 구성을 채택하여 수입 티타늄 합금 씰 링, 중부하 고온 기계적 씰 및 경질 합금 재료를 특징으로 합니다.
   이 내마모성 씰링 설계는 기계적 씰의 수명을 크게 연장합니다.

4. 쉬운 설치 및 유지보수
   파이프라인 시스템을 분해하지 않고 유지보수를 수행할 수 있습니다. 펌프-모터 커플링 베이스 너트를 제거하기만 하면 전체 로터 어셈블리를 추출할 수 있습니다.

5. 유연한 작동 모드
   펌프는 필요한 유량 및 양정에 따라 직렬 또는 병렬로 작동할 수 있습니다.

6. 다중 설치 옵션
   다양한 파이프라인 레이아웃 요구 사항을 충족하기 위해 수직 또는 수평 설치를 선택할 수 있습니다.

III. 응용 분야

SLG 수직 온수 파이프라인 펌프는 야금, 화학 처리, 섬유 제조, 목공 및 제지 산업의 온수 가압 및 순환에 적합합니다.
보일러, 호텔, 목욕탕, 게스트하우스 및 도시 주거 난방 순환 시스템에도 널리 사용됩니다.

최대 작동 온도: ≤ 80°C

IV. 설치 및 작동

시작 및 작동

1. 모터 냉각 팬을 수동으로 돌립니다. 임펠러는 마찰이나 걸림 없이 부드럽게 회전해야 합니다.

2. 윤활액이 기계적 씰 면에 들어가도록 펌프 샤프트를 손으로 돌립니다.

3. 펌프를 채우고 공기를 배출합니다. 입구 밸브를 열어 액체가 펌프 챔버와 파이프라인을 완전히 채우도록 하여 흡입 라인의 기밀성을 보장합니다.

4. 배출 밸브를 닫아 시작 전류를 줄입니다.

5. 전원을 켜고 모터를 잠시 시작하여 올바른 회전 방향을 확인합니다.
   모터 팬 끝에서 보면 회전은 시계 방향 미만이어야 합니다.

6. 배출 밸브를 점차적으로 열고 펌프가 정격 조건에서 작동하도록 조정합니다.

7. 작동 중 이상한 소음이나 특이한 소리가 발생하면 즉시 펌프를 중지하고 검사합니다.

8. 정상적인 기계적 씰 누출은 분당 3방울 미만이어야 합니다.
   모터 및 베어링 온도 상승을 확인합니다. 70°C 미만이어야 합니다. 초과하는 경우 원인을 조사합니다.

종료 절차

1. 배출 밸브를 닫습니다.

2. 전원 공급을 차단하고 모터를 중지합니다.

3. 입구 밸브를 닫습니다.

4. 펌프가 장기간 사용 중지될 경우 펌프에서 모든 액체를 배출합니다.


V. 문제 해결 및 해결 방법

1. 펌프가 물을 공급하지 않음

가능한 원인

• 입구 또는 출구 밸브가 닫힘; 파이프라인 또는 임펠러 유로가 막힘

• 잘못된 모터 회전 방향 또는 위상 손실로 인한 저속

• 흡입 파이프의 공기 누출

• 펌프가 완전히 채워지지 않음; 펌프 챔버에 공기가 갇힘

• 불충분한 입구 물 공급, 과도한 흡입 양정 또는 누출되는 풋 밸브

• 과도한 파이프라인 저항 또는 잘못된 펌프 선택

해결 방법

• 막힘을 검사하고 제거합니다.

• 모터 회전을 수정하고 전기 연결을 고정합니다.

• 씰링 표면을 조여 공기 누출을 제거합니다.

• 펌프를 완전히 채우고 공기를 배출합니다.

• 펌프를 중지하고 흡입 조건을 검사합니다.

• 파이프라인 굴곡을 줄이거나 적절한 펌프를 다시 선택합니다.

2. 불충분한 유량

가능한 원인

• 항목 1과 동일

• 파이프라인, 임펠러 또는 펌프 통로 막힘; 스케일 축적; 불충분한 밸브 개방

• 저전압

• 임펠러 마모

해결 방법

• 항목 1 해결 방법 따르기

• 막힘을 제거하고 밸브 개방을 재조정합니다.

• 전압 안정화

• 임펠러 교체

3. 과도한 전력 소비

가능한 원인

• 정격 유량을 초과하는 작동

• 과도한 흡입 양정

• 베어링 마모

해결 방법

• 배출 밸브를 조여 유량 조정

• 흡입 양정 감소

• 베어링 교체

4. 이상한 소음 또는 진동

가능한 원인

• 불안정한 파이프라인 지지대

• 액체에 혼합된 공기

• 캐비테이션

• 베어링 손상

• 모터 과부하 및 과열

해결 방법

• 파이프라인 고정

• 흡입 압력 증가 및 공기 배출

• 진공 수준 감소

• 베어링 교체

• 작동 조건 조정

5. 모터 과열

가능한 원인

• 과부하를 유발하는 과도한 유량

• 기계적 마찰

• 모터 베어링 손상

• 불충분한 전압

해결 방법

• 스로틀 배출 밸브

• 마찰 검사 및 제거

• 베어링 교체

• 전압 안정화

6. 펌프 누출

가능한 원인

• 기계적 씰 마모

• 펌프 케이싱의 모래 구멍 또는 균열

• 고르지 않은 씰링 표면

• 느슨한 설치 볼트

해결 방법

• 기계적 씰 교체

• 용접 수리 또는 케이싱 교체

• 씰링 표면 재마감

• 볼트 조이기
